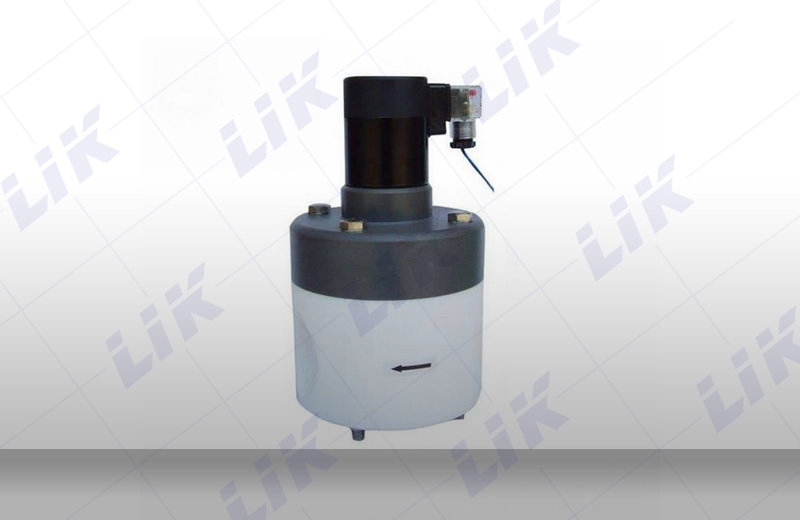

进口四氟电磁阀
产品概况
进口四氟电磁阀,聚四氟电磁阀阀体为聚四氟乙稀材料制作,介质和其它配件隔离,具有优异的耐腐蚀性能,对各类酸、碱、盐、有机溶剂等强腐蚀性化学流体所有的常用化学品都呈惰性,几乎可以抵抗所有化学介质(包括浓硫酸和王水),具有优异的耐热性能,聚四氟电磁阀应用温度为0~150℃
聚四氟电磁阀阀体为聚四氟乙稀材料制作,介质和其它配件隔离,具有优异的耐腐蚀性能,对各类酸、碱、盐、有机溶剂等强腐蚀性化学流体所有的常用化学品都呈惰性,几乎可以抵抗所有化学介质(包括浓硫酸和王水),具有优异的耐热性能,聚四氟电磁阀应用温度为0~150℃,材料可长期在180℃下工作,动作方式:直动式0~0.02Mpa先导式0.01~0.6Mpa,启闭迅速,独特的软密封工艺,配管方式可任意安装,介质流向和阀上箭头保持一致,为增长寿命需水平安装采用一次性开阀形式,隔离式密封结构,泄漏量为零。
聚四氟乙烯PTFE电磁阀化学稳定性:
1、聚四氟乙烯几乎不受任何化学试剂腐蚀。
2、聚四氟乙烯不吸潮,不燃,对氧、紫外线均极稳定,所以具有优异的耐候性,抗氧化,抗表层垢旧,抗褪色及抗脆化等性能。
3、无污染,无味,具有高纯度及化学惰性,不会对流体介质产生任何影响。
4、温度使用范围广泛:它可以在0℃~+150℃范围长期使
进口四氟电磁阀技术参数
公称通径 |
DN2~DN65mm |
适用介质 |
强酸、强碱、超净流体、有机溶剂等化学流体 |
工作压力 |
0.01~0.6MPa、0~0.02MPa |
电源电压 |
AC220V、AC110V、DC12V、DC24V |
连接方式 |
内螺纹(G螺纹、NPT螺纹)、法兰 |
选配功能 |
信号反馈、防爆(ExdIICT5、ExmbIICT4) |
原理结构 |
直动式(零压力启动)、先导式 |
控制方式 |
常闭式、常开式 介质温度:0~+150℃ |

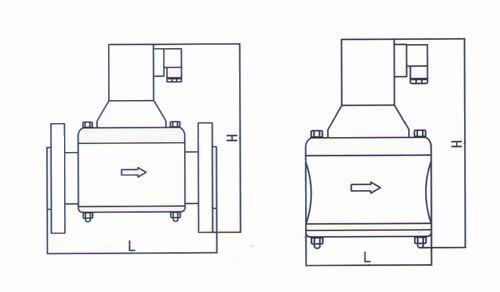

进口四氟电磁阀外形尺寸
公称口径 |
连接方式 |
|
|
||||||
H |
D |
d |
A |
L |
螺纹M |
长 |
宽 |
||
DN3 |
G1/8、M6、M8*1、1/4-28UNF |
74 |
38 |
|
|
|
4 |
|
DN3 |
DN2~3 |
G1/8、M6、M8*1、1/4-28UNF |
82-84 |
ф45 |
ф34 |
8 |
72 |
M4 |
|
|
DN4~6 |
G1/4、NPT1/4 |
85-87 |
ф45 |
ф4 |
10 |
72 |
M4 |
|
|
DN8~10 |
G3/8、NPT3/8 |
114-117 |
ф60 |
ф34 |
15 |
81.5 |
M4 |
|
|
DN2~3 |
G1/8、M6、M8*1、1/4-28UNF |
82-84 |
ф45 |
ф34 |
8 |
72 |
M4 |
|
|
DN15 |
G1/2、NPT1/2 |
127 |
ф70 |
ф58 |
18.5 |
14 |
M5 |
140 |
70 |
DN20 |
G3/4、NPT3/4 |
136 |
ф80 |
ф58 |
20 |
10 |
M6 |
155 |
80 |
DN25 |
G1、NPT1 |
145 |
ф95 |
ф75 |
25 |
12 |
M6 |
167 |
95 |
DN32 |
G1-1/4、NPT1-1/4 |
200 |
ф120 |
ф98 |
31 |
20 |
M8 |
216 |
120 |
DN40 |
G1-1/2、NPT1-1/2 |
220 |
ф130 |
ф106 |
33.5 |
17 |
M8 |
220 |
130 |
DN50 |
G2、NPT2 |
248 |
ф150 |
ф116 |
43 |
20 |
M10 |
254 |
150 |
