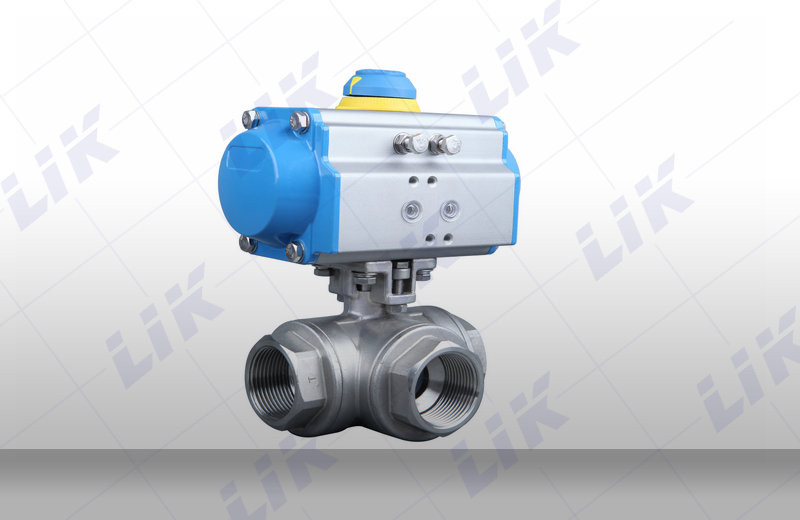

进口气动三通内螺纹球阀
产品概况

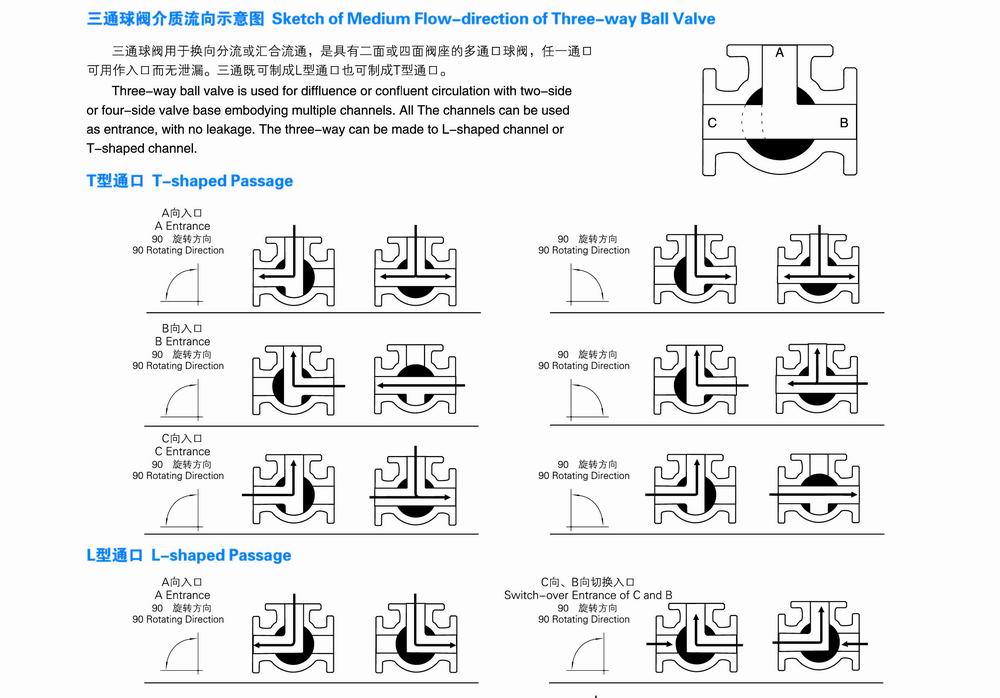

进口气动三通螺纹球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。气动三通螺纹球阀分为“L型气动三通球阀”与“T型气动三通球阀”，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。双层阀杆填料符合德国泄露测试要求，在系统泄压后无需拆下整个阀体就能进行检查和维修
进口气动三通内螺纹球阀是由角行程气动执行机构和三通球阀组成。根据管道中不同的介质选用四氟密封（≤150℃）、PPL密封（≤250℃）或金属密封（≤425℃）。气动三通内螺纹球阀分"T"型三通球阀和"L"型三通球阀，具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。气动内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体
进口气动内螺纹三通球阀附件选项
回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
备注: 气缸参数请另参考所选配的气动执行器资料
进口气动三通内螺纹球阀主要零件材料
|
零件名称 |
材料名称 |
|||||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
||
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
||
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
||
|
密封圈 |
增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈 |
|||||
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
||

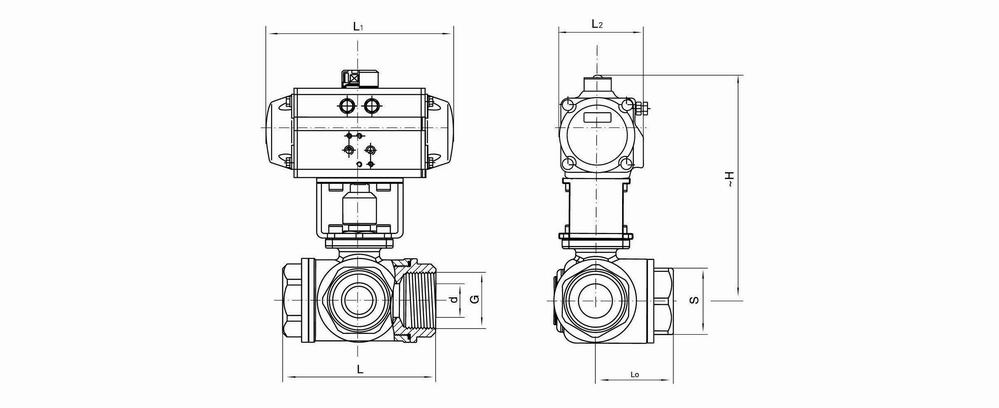

进口气动三通内螺纹球阀 安装连接尺寸
|
通径DN |
英寸" |
连接尺寸 |
|||
|
mm |
inch (G) |
L |
L1 |
H |
A |
|
10 |
3/8 |
60 |
30 |
57 |
110 |
|
15 |
1/2 |
72 |
36 |
68 |
110 |
|
20 |
3/4 |
85 |
42 |
70 |
110 |
|
25 |
1 |
91 |
46 |
80 |
140 |
|
32 |
11/4 |
110 |
55 |
85 |
140 |
|
40 |
11/2 |
122 |
61 |
100 |
180 |
|
50 |
2 |
145 |
72 |
110 |
180 |
进口气动三通内螺纹球阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
