进口气动三片式球阀
产品概况
高性能三片式球阀均适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～250℃(密封圈为对位聚苯)的各种管路上，主要用于两位切断、调节的场合。用于截断或接通管路中的介质。具体可分为：内螺纹球阀、外螺纹球阀、三片式球阀、二片式球阀、三片式球阀。分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

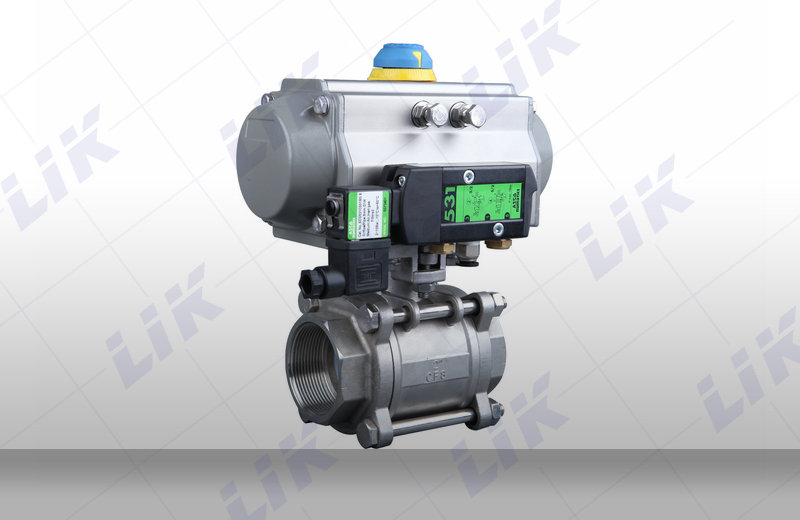

进口气动三片式球阀是由三片式球阀与气动执行器连接组成，采用三段式结构，由左右两片阀体与中间阀体组成，再用螺栓连接成一体，具有拆装简单维修方便等优点。气动三片式球阀根据作用形式分为双作用和单作用，单作用形式具有弹簧复位功能，可在遇到故障或没有气源时，自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源，带动阀芯做0-90度的来回转动，即可实现对阀门的开关动作，在各个行业得到广泛应用，是常见的控制阀门。
进口气动三片式球阀优点：
1，采用三段式阀体，螺纹连接，结构紧凑，重量轻，从高真空至高压力都可应用。
2，外形小巧，节约安装空间，特别适用于机械体积小空间狭窄的工况当中。
3，螺纹三片式气动球阀密封可靠，使用寿命长，开关动作迅速，检修起来方便，易拆装。
进口气动三片式球阀主要性能规范
|
公称通径DN(mm) |
DN0.1～DN200mm |
|||
|
材料\材料代号 |
C |
P |
R |
|
|
主要零件 |
阀体 |
WCB |
CF8 304 |
CF8M 316 |
|
球板 |
WCB |
CF8 304 |
CF8M 316 |
|
|
阀杆 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|
|
密封圈 |
增强聚四氟乙烯 对位聚笨 |
|||
|
适用工况 |
填料 |
聚四氟乙烯 柔性石墨 |
||
|
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|
|
适用温度 |
-28℃～350℃ |
|||
|
执行器 |
型号 |
63系列、SW系列 |
||
|
气源压力 |
0.4～0.7MPa |
|||
|
三段式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型 |
||||
进口气动三片式球阀阀技术参数
|
公称通径 |
DN15～DN100(mm) |
|
公称压力 |
PN1.0、1.6、2.5、4.0、6.4MPa |
|
连接方式 |
内螺纹 |
|
气源驱动 |
压缩空气4-6bar(可带手轮) |
|
温度范围 |
软密封:-30～180℃；硬密封:-40～425℃ |
|
阀体结构 |
三片式球阀（开度可选） |
|
密封材料 |
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H） |
|
适用介质 |
气体、液体、油类、腐蚀性介质等 |
|
阀体材质 |
开关模式（开关两位控制），调节型（4-20mA信号） |
