进口气动Y型三通球阀

产品概况

进口气动Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。气动Y形三通球阀由气动执行机构和Y形三通球阀组成。Y形三通球阀的阀座密封根据工况不同,密封面可采用聚四氟乙烯(≤200℃)、对位聚苯(≤300℃)、或硬质合金(≤600℃)、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料

产品详情

进口气动Y型三通球阀,三通Y型球阀有相互成120°、135°二种阀体结构形式,Y型三通球阀流道平坦、流体阻力小,流通能力强。切换时介质无滞留,不会造成二次污染。其中和气动执行机构组合后,能实现快速开闭(配电磁阀和限位开关)或调节流量大小(配阀门定位器)。


进口气动Y型三通球阀特点


1.流道形成120度切换,流道平坦、阻力小、流通能力强

2.介质无滞留

3.软密封最高温度250

4.硬密封最高425

5.泄漏量:零泄漏

适用场景:

气动Y型三通球阀适用于粉体、水、气体等介质切换方向。


进口气动Y型三通球阀技术参数


公称通径

DN50~DN250

阀体材质

WCB304不锈钢、316不锈钢等

连接形式

法兰式

压力等级

PN1.62.54.06.4MPa

结构形式

120Y型、135Y

适用介质

粉体、水液、气体等


进口气动Y型三通球阀执行器参数


执行器型号

GTATARAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

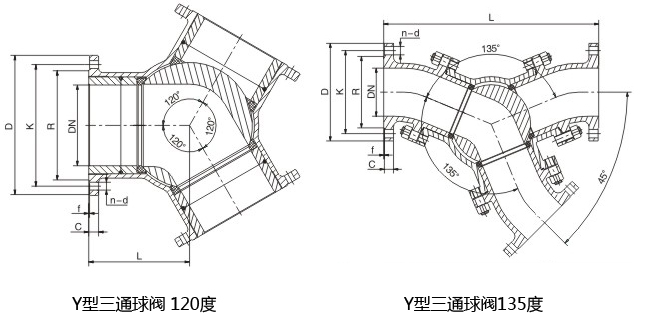

进口气动Y型三通球阀结构图




120Y型三通球阀尺寸



DN

L

D

K

R

C

f

n-d

50

110

160/165

125

100

20

3

4-18

65

130

180/185

145

120

20

3

4-18

80

150

195/200

160

135

20

3

8-18

100

170

215/220

180

155

22

3

8-18

125

190

245/250

210

185

22

3

8-18

150

210

280/285

240

210

24

3

8-23

200

245

335/340

295

265

24

3

12-23

250

290

405

355

320

30

3

12-25


135Y型三通球阀尺寸


DN

L

D

K

R

C

f

n-d

50

340

160/165

125

100

20

3

4-18

65

400

180/185

145

120

20

3

4-18

80

410

195/200

160

135

20

3

8-18

100

460

215/220

180

155

22

3

8-18

125

560

245/250

210

185

22

3

8-18

150

660

280/285

240

210

24

3

8-23

200

800

335/340

295

265

24

3

12-23

250

1030

405

355

320

30

3

12-25

300

1140

460

410

375

30

4

12-25
