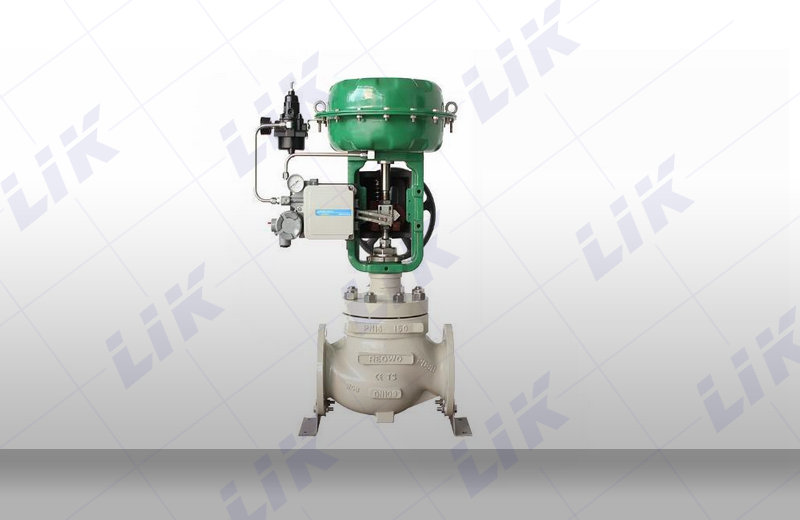

进口气动蒸汽调节阀
产品概况
进口气动蒸汽调节阀可广泛用于控制各种不同压力和温度的流体，阀体结构紧凑，流体通道呈S流线型，具有压降损失小流通量大，可调范围广，流量特性精度高等特点。阀芯具有丰富的Cv值，阀座关闭密封性能符合调节阀国际行业标准，调节阀配用气动或者电动行机构，结构紧凑
进口气动蒸汽调节阀是由多弹簧气动薄膜执行机构和低流阻高温调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动高温调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动高温调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。气动高温调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动高温调节阀特别适用于允许泄露量小、阀前后压差不大及温度较高的场合
进口气动蒸汽调节阀技术参数
|
口径范围) |
DN15～DN400 (1/2"～16") |
|
压力范围 |
PN1.6～6.3MPa（150～300LB） |
|
温度范围 |
-45℃～+550℃（可选） |
|
结构可选 |
单座、双密封套筒、多孔式套筒 |
|
材质可选 |
碳钢、不锈钢、双相钢 |
|
流量特性 |
等百分比、线性、快开 |
|
泄露等级 |
ASME B16.104 V |
|
阀盖形式 |
高温散热型 |
|
连接方式 |
法兰式 |
|
适用场合 |
热油、蒸汽等高温场合 |
进口气动蒸汽调节阀执行机构
|
配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||||
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
||||
