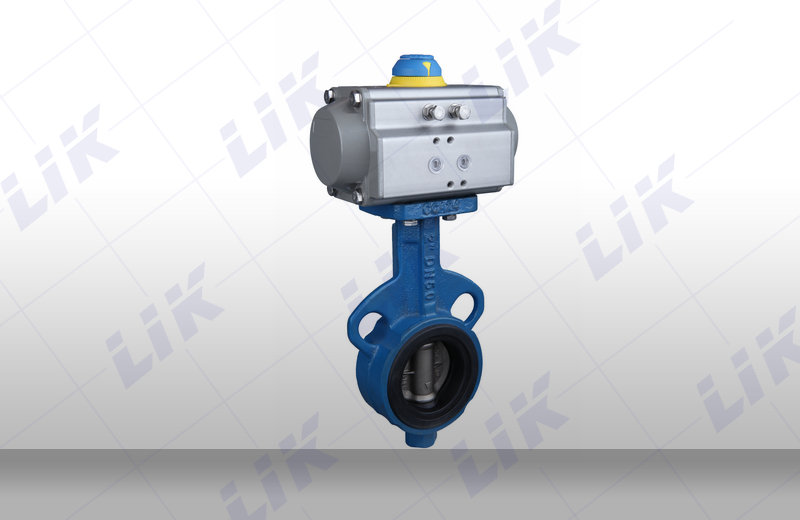

进口气动对夹式蝶阀

产品概况

进口气动对夹式蝶阀既可作切断介质用,又可作调节介质的流量用。阀体可选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。 气动对夹软密封蝶阀适用于温度≤120℃或≤150℃。气动硬密封对夹蝶阀适用于温度≥200℃或≤450℃,公称压力≤1.6MPa给排水、污水、食品、供

产品详情

进口气动对夹式蝶阀顾名思义就是采用对夹的方式,将蝶阀夹在管道的两端法兰之间,然后用一组螺栓穿过螺栓孔固定起来。气动对夹式蝶阀的阀体体积小,阀体厚度相对比较薄,特别适合用在管道两端距离偏短或空间有限的场合里。气动对夹式蝶阀根据密封结构不同分为软密封和金属密封,其中软密封蝶阀为中线型结构,具有防腐蚀、零泄漏等优点,而硬密封蝶阀为三偏心式,具有磨损少、使用寿命长等优点


进口气动对夹式蝶阀原理


 气动对夹式蝶阀是以压缩空气0.4-0.7MPa的气源为动力,驱动阀杆带动带碟板在阀体内做0-90度的旋转,达到对蝶阀全开和全关的操作控制。气动对夹蝶阀可根据工况要求,对执行器装配阀门定位器,输入4-20mA的相关信号,从而控制蝶阀碟板的开度大小,实现对管道中介质的压力、流量、温度、液位等参数的百分比精准调节。气动对夹蝶阀不仅可用于工业自动控制系统中作就地控制,也可进行远距离集中控制,是工业管道中应用优先选用的系统装置之一

进口气动对夹式蝶阀技术参数


公称通径

401200mm

公称压力

PN0.61.01.62.5MPa

驱动方式

气源驱动,压缩空气57bar(可带手轮)

连接形式

对夹式连接

密封材料

软密封(橡胶、PTFEPPL)、硬密封

使用温度

软密封≤180℃,金属密封≤550

可选配件

限位开关、定位器、电磁阀、减压阀

适用介质

污水、水、蒸气、油品、腐蚀性介质等

作用形式

单作用(气开、气关式)、双作用(调节控制型420mA


进口气动对夹式蝶阀零部件材料


零件名称

材料名称

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

橡胶、PTFEPPL、不锈钢、聚内脂、抗磨材料

阀杆

2Cr131Cr13不锈钢、铬钼钢

填料

聚四氟乙烯、柔性石墨


进口气动对夹式蝶阀产品选型


1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)

尽量详细提供气动对夹式蝶阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力
