进口气动软密封蝶阀
产品概况

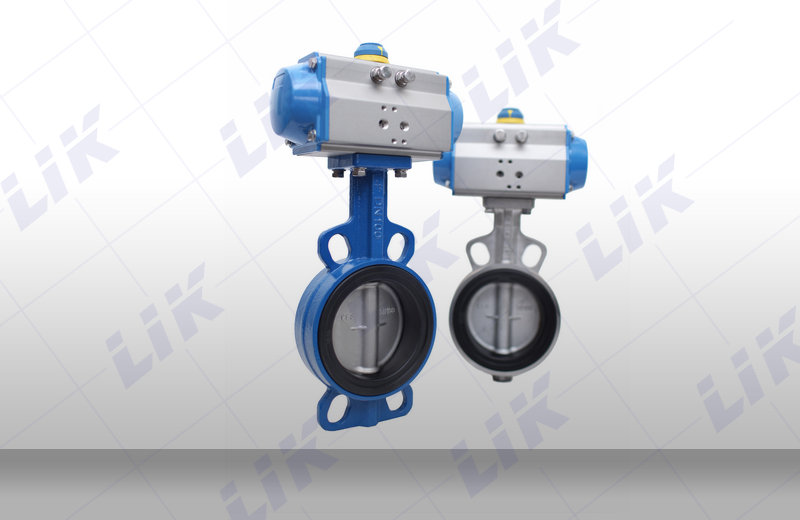

进口气动软密封蝶阀是由气动执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。对夹式气动蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动软密封蝶阀其主要特点为
进口气动软密封蝶阀是工业管道中应用最为常用的阀门品种之一。气动软密封蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭,操作简单。同时该阀门具有良好的流体控制特性。气动对夹软密封蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于温度偏高的工艺介质中。
1、密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象。
2、阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好。
3、阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座。
4、法兰对夹孔连接适用多种标准。
进口气动软密封蝶阀技术参数
公称通径 |
40~1200mm |
公称压力(MPa) |
PN1.0、1.6、2.5MPa |
阀体形式 |
直通铸造阀体 |
连接形式 |
法兰式、对夹式 |
阀芯形式 |
蝶板式 |
密封填料 |
柔性石墨、聚四氟乙烯 |
基本误差 |
带定位器:小于全行程的±2% |
回差 |
带定位器:小于全行程的±2% |
控制方式 |
开关型(开关两位控制)、调节型(4~20mA控制) |
进口气动软密封蝶阀执行器参数
执行器型号 |
LIKQH系列单双作用气动执行器 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列G型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度
进口气动软密封蝶阀零件材料
零件名称 |
材料名称 |
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 |
各种橡胶、聚四氟 |
阀杆 |
2Cr13、不锈钢 |
填料 |
O型圈、柔性石墨 |
