进口保温球阀是在球阀的基础上焊装金属夹套,用于注入蒸汽或其他保温、保冷介质,确保阀内介质能够正常工作。具有良好的保温保冷特性,且阀门的通经与管径一致,同时又能有效降低管路中介质热量损失。采用整体式夹套结构设计,更能均匀保温、保冷,无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的MAX高压力为1MPa。
进口保温球阀的特点
1、采用整体式夹套结构设计,更能均匀地保温,保冷,保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。夹套、阀体外侧与夹管接管焊接,允许蒸汽或冷水的高压力为1MPa。
2、保温球阀具有良好的保温、保冷特性,除缩径保温球阀外,阀门的通经和管径一致,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失,因此,对容易凝固、高粘度的液体介质具有优良的性能
进口保温球阀主要技术参数
公称通径 |
DN0.1~DN200mm |
|||
公称压力(Mpa) |
PN1.6~2.5、Class150~300、10K、20K |
|||
阀门材料及适用工况 |
零件名称 |
材�0�2�0�2�0�2 料 |
||
1、夹套 |
25 |
25 |
25 |
|
2、阀座 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
3、阀体 |
WCB |
CF8(304) |
CF8M(316) |
|
4、密封圈 |
聚四氟乙烯、对位聚笨 |
|||
5、球体 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
6、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
7.填料 |
聚四氟乙烯、柔性石墨 |
|||
适用介质 |
适用介质 |
水、蒸汽、油品 |
硝酸等腐蚀性介质 |
|
适用温度 |
29~180℃(聚四氟乙烯)、-20~300℃(对位聚笨) |

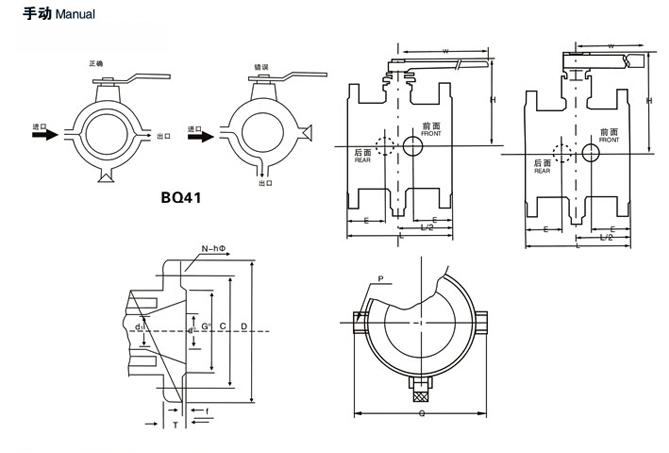

进口保温夹套球阀 主要外形图
进口保温球阀主要外形尺寸
公称通径 |
D |
L |
D |
E |
Q |
H |
W |
管螺纹 |
||
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
20 |
3/4" |
19 |
117 |
40 |
1.5" |
58.5 |
147 |
101 |
170 |
G3/4" |
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
40 |
1 1/2" |
38 |
165 |
65 |
2.5" |
63.5 |
181 |
125 |
250 |
G3/4" |
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
800 |
G3/4" |
200 |
8" |
203 |
330 |
300 |
12" |
100 |
492 |
410 |
800 |
G3/4 |
