进口蜗轮蝶阀是管线优先的常规蝶阀,具有结构简单简洁,流阻系数小,流量特性趋于直线,不会滞留杂物,且重量轻,安装方便驱动扭矩较小的优点。这种阀门即可作切断介质用,又可调节介质流量用。综合了偏心法兰蝶阀和对夹蝶阀的部分优点,填补了偏心法兰蝶阀与对夹蝶阀之间的一块空白,法兰式软密封蝶阀主要适用于给排水、污水、供暖、燃气、化工、电力和市政工程及水厂等介质为水、油品和空气管道上,起切断流体或调节介质流量作用。
进口蜗轮蝶阀的特点
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操作力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长。

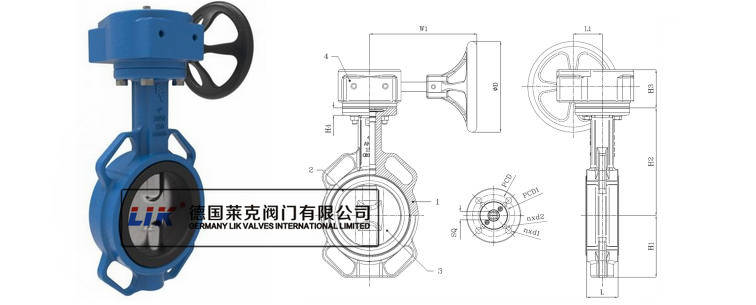

进口蜗轮法兰蝶阀尺寸表
通径 |
H1 |
H |
A |
B |
L |
50 |
82 |
198 |
148 |
136 |
109 |
65 |
91 |
195 |
148 |
136 |
112 |
80 |
98 |
210 |
148 |
136 |
114 |
100 |
108 |
222 |
148 |
136 |
128 |
125 |
123 |
232 |
148 |
136 |
141 |
150 |
140 |
261 |
148 |
136 |
141 |
200 |
169 |
305 |
193 |
263 |
155 |
250 |
202 |
337 |
193 |
263 |
166 |
300 |
223 |
385 |
210 |
263 |
180 |
350 |
253 |
582 |
210 |
263 |
190 |
400 |
283 |
632 |
301 |
400 |
216 |
450 |
308 |
652 |
301 |
400 |
222 |
500 |
335 |
685 |
215 |
300 |
229 |
600 |
390 |
835 |
334 |
300 |
267 |
