进口高压电磁阀内部结构图-德国莱克阀门
发布时间:2021-3-24

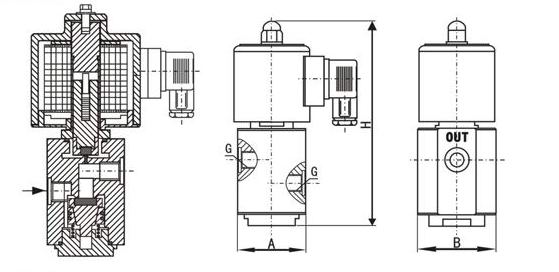

进口高压电磁阀内部结构图

从三大类电磁阀结构来说直动式电磁阀结构一般用小25mm同时常用低压力的流体控制,分步直动式电磁阀结构则适用中压流体且有零压启动中的应用,先导式电磁阀结构原理则适用压力范围较大的的管路中,耐高压及超高压管路中。

直动式电磁阀采用不锈钢阀芯结构,使阀的防腐性能力大大提高,克服了易卡死的弊端,介质截止处采用相对应的材料密封,提高了阀的密封性能,延长了电磁阀的使用寿命;






直动式电磁阀主要由电磁线圈、阀体、阀盖、动铁芯、动铁芯弹簧等部分组成具体结构见图

导式电磁阀,由先导阀与主阀组成,两者有通道相联系,当电磁阀线圈通电,动铁芯与静铁芯吸合使导阀孔开放,阀芯背腔的压力通过导阀孔流向出口,此时阀芯背腔的压力低于进口压力,利用压差使阀芯脱离主阀口,介质从进口流向出口。

当线圈断电,动铁芯与静铁芯脱离,关闭了导阀孔,阀芯背腔压力受进口压力的补充逐渐趋于和进口平衡,阀芯因弹簧力作用下把阀门紧密关闭。


进口高压电磁阀工作原理:



http://www.dglikvalve.com/product.html

当线圈通电,动铁芯吸合,先导阀口处于开启状态,使主阀塞上腔降压,主阀塞因压差开启,介质流通。

当线圈断电,动铁芯复位,先导阀口处于关闭状态,使主阀塞上腔升压,将主阀塞压下,电磁阀关闭。



进口高压电磁阀安装使用与维护说明







1、现场安装必须按照国家防爆危险场所电气安全规程中有关规定进行。
 2
、电磁阀内外接地,必须牢固可靠。
 3
、电磁阀引出电缆导线为三根,其中一根为接地线,另二根为工作导线。
 4
、电磁阀安装前应将管路内部清洗干净。
 5
、电磁阀有杂质时,进口端前必须安装密度0.5mm的过滤器。
 6
、安装电磁阀时注意阀体上箭头要求与介质流向一致。
 7
、电磁阀应垂直安装,线圈在上。
 8
、电磁阀维修时应断电后开盖,非电器人员不得拆卸电磁阀电气部件。
