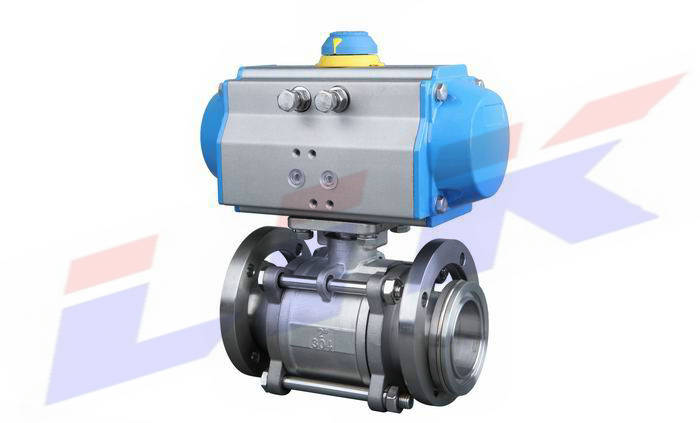

进口气动真空球阀是适用于真空系统中接通或切断管路的介质流。该阀以压缩空气为动力,通过控制气动元件来改变气路方向,执行气缸推动使球阀做启闭运动。阀门为直通式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用。并可以任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。
适用的介质温度:标准密封件-25~+120度
耐高温密封件-25~+230度
进口气动真空球阀的特点:
1、可适用于加速器真空系统;
2、开关扭矩小,配置气动执行器小,工作稳定、可靠;
3、结构紧凑,重量轻,外形简洁、美观;
4、该阀既能适用高真空,又能适用一定的正压力下 使用
进口气动真空球阀选型说明
公称通径 |
DN15~DN200mm |
压力范围 |
1.3×10-7Pa~6×105pa |
连接方式 |
活套法兰、焊接法兰、快装式、螺纹 |
阀体结构 |
三片式阀体 |
驱动方式 |
气动控制0.4-0.7bar |
工作温度 |
-30℃~+232℃ |
适用介质 |
高纯度气体及非腐蚀性气体 |
作用形式 |
单作用弹簧复位(常开、常闭),双作用(气开气关) |
控制方式 |
切断型(开关两位控制)、调节模式(4-20mA信号比例式调节) |
如何降低气动真空球阀漏气率
1、抽空与气动高真空球阀相连接的管道,采用圆弧过渡,使气路不被堵塞,能够畅通无阻。
2、尽可能避免出现死角,应采用高精度抛光,完全符合真空的适用标准。
3、加强对气动高真空球阀内外表面的抛光处理,使之不易吸附气体,达到真空效果。
4、尽可能减小真空系统的体积,以及缩短管路系统的长度。
5、所用材料除要求具有光洁表面、无划伤、无裂纹外,还要求有低的渗透率和出气率以及良好的耐热性耐油性,同时要有一定的强度、硬度和弹性等。
