进口电动蝶阀接线控制方式

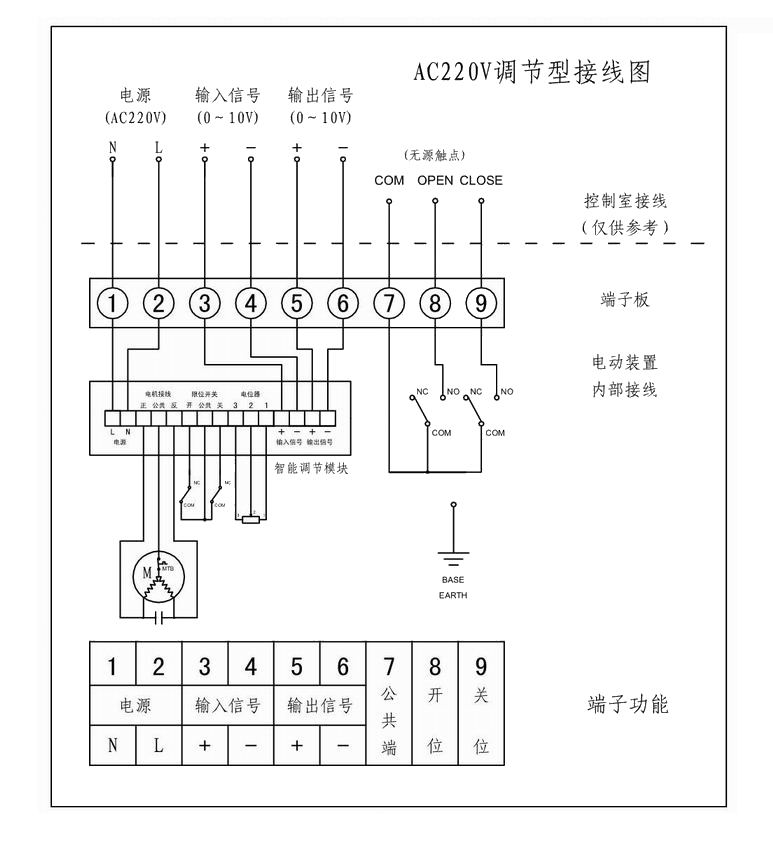

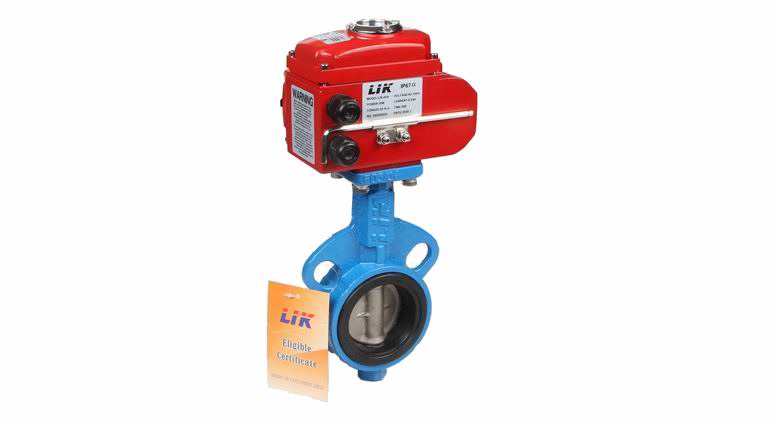

进口电动蝶阀通常由角行程电动执行机构(0～90°部分回转)和蝶阀整体通过机械连接，经过安装调试后共同组成。进口电动蝶阀主要有电动蝶阀,电动调节蝶阀,电动防爆蝶阀,电动通风蝶阀等系列。电动蝶阀,电动调节蝶阀,电动防爆蝶阀,电动通风蝶阀是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。电动调节蝶阀是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4～20mA(0～5等

进口电动蝶阀接线原理

首先要看进口电动蝶阀是什么类型的，是整体型的还是普通型的，如果是整体型电动执行器就接个电源就行了，一般是380V和220V电源，然后根据自己的需要再接开到位和关到位的信号线、还有远控线、阀位反馈信号常用4~20ma，过力矩保护故障信号。

                                     AC220V标准开关型电动蝶阀接线图      AC220V整体开关型电动蝶阀接线图

普通型电动阀门要配有控制箱，电机就是有正传和反转，还有行程的到位信号一般开到位信号是有常开点和常闭点，关到位也有常开和常闭两个点根据自己的需要接线，然后就是控制线开控制和关控制有的是4根线也有的厂家用的三根线，还有阀位，有的是用电位器接三根线，也有的装了阀位变送器接两根线，还有过力矩保护故障信号。
