进口平板闸阀的结构和工作原理

进口平板闸阀是闸阀种类中的一个分支，平板闸阀采用浮动式密封结构，适用于压力***、石油、化工、环保封输送管线、放空系统和油汽储存装置上。用来作为介质的接通和开关。并且设计上分为带导流孔，和不带导流孔。特别针对一些介质中含有大量杂质，可自动冲洗阀腔内的杂质。平板闸阀具有较强的耐磨、防腐、抗冲刷的特性。

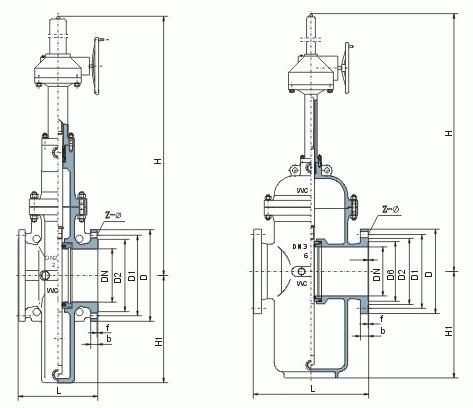

进口平板闸阀的结构

1、阀体有两种形式，一般公称压力≤2.5MPa，或≤300Lb时为铸造扁体结构，＞2.5MPa或＞300Lb时选用铸造圆体结构。

2、阀座为镶嵌PTFE或填充PTFE密封圈的刚性浮动阀座，具有双重密封效果，阀座由端部○型圈旋加予紧力，并由浮动阀座的活塞效应达到进出口同时密封，这种双重密封结构使阀体中腔与通道完全隔离，可以在工作状态下检修阀门，排除体腔内残留物。

3、闸板为一长方形平行平板，其上开一与通道直径相同的通孔（带导流孔），也可不开孔（不带导流孔），全启时，通道平滑为直管段，流阻系数低，压力损失小，开启与关闭时闸板与阀座始终相互接触，即可擦拭附着在密封副间的颗粒污物，又可使密封面不被介质直接冲刷而得到保护。



进口平板闸阀工作原理

1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。

2、平板闸阀闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。

3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。

5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

进口平板闸阀特点

1、阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的 1/2，能达到轻松开、关阀门；

2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线；

3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病；

4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全；

5、全封闭结构，防护性能好，可适应全天候要求。

进口平板闸阀选用原则

1. 石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。
2. 成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。
3. 石油、天然气的开采井口装置，选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀，大多为 API16A 标准，压力等级为 API2000、API3000、API5000、API10000、API15000、API20000。
4. 带有悬浮颗粒介质的管道，选用刀型平板闸阀。
5. 城市煤气输送管线，选用单闸板或双闸板软密封明杆平板闸阀。
6. 城市自来水工程，选用单闸板或双闸板无导流孔明杆平板闸阀。
