进口电磁流量计选型指南-德国莱克LIK品牌
发布时间:2022-6-2

进口电磁流量计,是根据电磁感应原理,通过导电流体流经外加磁场时感生的电动势,来测量导电流体流量的一类仪表产品。

电磁流量计的测量管是内衬为绝缘材料的非导磁合金管,两只电极与轴流方向垂直安装,电极头与内管表面平齐。当励磁线圈由双向进行方波脉冲励磁时,即产生一个磁感应强度为B的磁场。

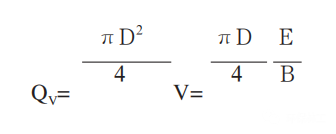

有一定导电率的流体流过测量管,切割磁力线感应产生电动势E。当导电流体以平均流速Vm/s)通过这根内径为D的测量管时,根据公式:E=BVD,即可推导出管道的体积流量为:



V为管道截面的平均流速。

由上式可知,体积流量Qv与感应电动势E和测量管内径D成线性关系,与磁场的磁感应强度B成反比,与其他物理参数无关



一、进口电磁流量计的性能特点


适合所有电导率大于5μS/cm的液体流量检测,电导率变化不影响性能的改变。

具有高测量精度,不受流体物理特性影响,测量精度可达1.0级、0.5级。

电磁流量计无机械可动部件,平时无需维护。

电磁流量计按010m/s范围自动设定,无需更改测量量程。

其所有与被测介质接触的部件均具有良好的抗腐蚀性和耐磨性,适用范围广。

在测量含有油脂的介质或能在电极表面沉积覆盖一层非导电物质的介质时,可选用可调换(擦洗)式电极。

采用集成电路消除励磁切换时的干扰,利用励磁电流补偿方法使流量计的稳定性达到****状态。

采用高效率、高稳定度的宽输入范围、多组别全隔离式开关电源(DC:18V36V,AC:85V 265V)。

丰富的输出接口,便于各种应用场景的适配。

1) 420mA电流量输出;

2) 脉冲量输出;

3) RS485接口;

具备自检功能;大屏幕四行中文高清晰LCD背光显示;断电时,EEPROM可保护设定参数和累计值不丢失;友好中文界面操作方便;提供传感器五段非线性修正功能;具有平均流量自动运算功能,便于仪表的标定。


二、进口电磁流量计的正确选型


正确的选型对于电磁流量计的应用至关重要,首先必须根据被测流体的参数选择合适的口径、内衬和电极材料,其次根据用户对流量计的要求选择仪表外壳防护等级和输出功能。据有关数据显示,仪表在实际使用中有2/3的故障是因错误选型造成的,需特别注意。选型工作一般包括以下几个部分, 即:

1) 收集被测流体的参数

流体名称、最大/最小流量、最高压力、最高/最低温度、流体电导率、流体对仪表的磨损性与腐蚀性、是否有回流(反向流)出现、管内是否出现负压等。

2)流速和口径与测量精度的关系

电磁流量计测量精度与口径和流速有关,流速大精度就会高,反之流速越小精度就越低,一般可测量的最低流速为0.1m/s(即该流速可保证测量精度)。

3)参照"流量计口径与流量范围对照表”

最小与最大流量对应的流速为0.110m/s

流量公式为Q=0.002826VD2

式中Q—流量m3/hV—流速m/sD—口径mm


可以根据表中的流量范围选择合适的流量计口径


测清洁水时,经济流速是1.53m/s,此时管损小、泵耗电量低;

测易结晶结垢的液体时,适当提高流速,以>3m/s为宜,流速高起到自清扫作用,从而防止液体粘附在管壁和电极上;

测矿浆等磨损大的流体时,应适当降低流速,以<2m/s为宜,以降低介质对内衬和电极的磨损;

实际应用中管道流体流速高于7m/s的较少,超过10m/s的则更为罕见。

4)电极材料的选择

电磁流量计中只有电极与被测介质接触,起着传递感应电压的作用。

合格的电极材料不允许产生腐蚀,也不允许产生电极表面效应。


三、进口电磁流量计的正确安装


1、选择充满液体的直管段。如管路的垂直段(流向由下向上为宜)或充满液体的水平管道(整个管路中最低处为宜)。在安装与测量过程中,不得出现非满管情况。

2、测量位置应选在上游大于5D和下游大于3D的直管段处(D为口径)。

3、测量点选择应尽可能远离泵,阀门等设备,避免其对测量的干扰(阀门须安装在电磁流量计下游)。

4、测量点选择应尽可能远离大功率电台、强磁场干扰源等,否则要采取单独接地,接地电阻<10 Ω
