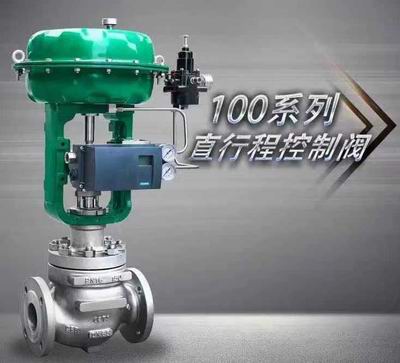

气动调节阀主要由气动执行机构、阀体、附件三部分组成。执行机构以洁净压缩空气为动力,接收4~20毫安电信号或20~100KPa气信号,驱动阀体运动,改变阀芯与阀座间的流通面积,从而达到调节流量的作用。为了改善阀门的线性度,克服阀杆的摩擦力和被调介质工况(温度、压力)变化引起的影响,使用阀门定位器与调节阀配套,从而使阀门位置能按调节信号精确定位。
为了机组安全运行,一些重要的阀门设计有电磁阀、保位阀、快速泄压阀等附件,确保调节阀在失电、失信号或失气情况下实现快开(关)或保位功能(三断自锁保护功能),满足工艺系统安全运行的要求。
1.1气动执行机构分类
按功能:两位式、调节式
按气缸结构:薄膜式、活塞式
按阀杆移动方式:直行程、角行程
按阀杆移动方向:正作用、反作用
按作用方式:单作用、双作用
按气动失效模式分:失气开-气关、失气关-气开

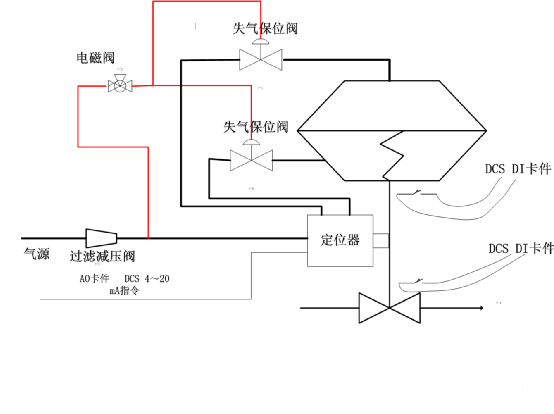

1.2、控制阀的三断保护
控制阀的三断保护指:断气源保护、断电源保护、断信号源保护。是满足工艺系统安全运行的重要保障。与电磁阀、保位阀、快速泄压阀等附件组合使用。

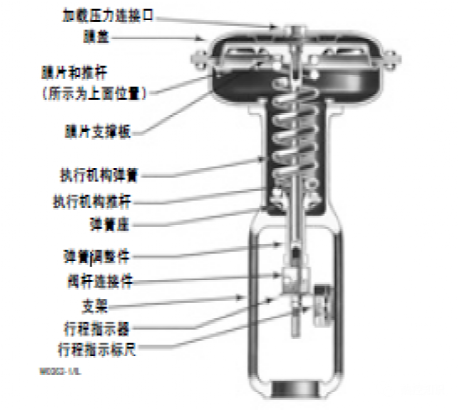

2、执行机构主要组成部件
①隔膜或活塞:隔膜/活塞是执行机构的承压部件,它的作用是在执行机构内部构成一个密闭的压力腔室,给阀杆一个驱动力,从而驱动阀杆能向上或者向下运动。
②弹簧:弹簧是执行机构重要的组成部分,弹簧力是阀门的驱动力,在失去压缩空气时,是靠弹簧力来开/关阀门的。在通入压缩空气时,气压压缩或拉伸弹簧,克服弹簧力来开/关阀门。
③手轮:手轮机构是与调节阀配套使用的附属装置。
④气动杆
⑤连轴器
、主要附件
3.1、电磁阀:根据系统逻辑保护关系控制阀门动作
3.2、减压阀:保证供气气压
