进口电动高压三通球阀
产品概况
我们的进口电动高压三通球阀结构包括：O型球阀、V型球阀、三通球阀、偏心球阀、四通球阀、真空球阀、高压球阀、塑料球阀等。
我们的电动球阀连接包括：法兰、对夹、卡箍、焊接（对焊、承插焊）、螺纹（外螺纹、内螺纹）、卡套等。
进口电动高压三通球阀是由角行程系列智能式执行机构和高压三通球阀组成，是一种旋转类切断/调节阀，电动高压三通球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。电动高压三通球阀广泛用于气体、液体、油品等腐蚀性介质的管道自动化控制中。三阀座密封三通球阀具有造型美观、结构紧凑合理。电动高压三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
进口电动高压三通球阀的特点
1、耐高压：压力可达1.6Mpa-42Mpa ；Class：150-4500Lb。
2、耐高温：该球阀的阀座完全采用了德标闸阀的结构，因此温度由阀体材料来决定。
3、无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。
进口电动高压三通球阀 主要技术参数及性能
|
口径范围 |
DN15～DN25(1/2"～10") |
|
允许压差(MPa) |
≤公称压力 |
|
阀体形式 |
四分体式锻造阀体 |
|
公称压力 |
PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB |
|
连接形式 |
螺纹式、法兰式、焊接式（对焊、承插焊） |
|
密封填料 |
尼龙、V型聚四氟乙烯填料等 |
|
阀芯形式 |
O型球体阀芯 |
|
流量特性 |
近似快开特性 |
|
动作范围 |
0～90°、0～360° |
|
允许压差(MPa) |
≤公称压力 |

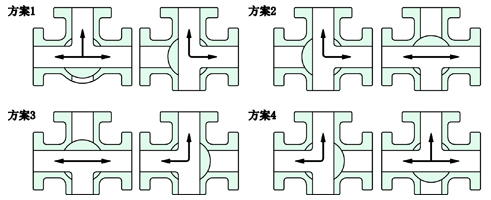

进口电动高压三通球阀 流向原理图
电动高压三通球阀分L型和T型，介质流通方向见下图。L型电动高压三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型电动高压三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，电动高压三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
|
"T"型电动高压三通球阀 流向示意图 |
"L"型电动高压三通球阀 流向示意图 |
进口电动高压三通球阀 主要零件材料
|
零件名称 |
零件材料 |
||
|
阀体 |
304 |
316 |
316L |
|
球体 |
304 |
316 |
316L |
|
阀杆 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯、高压尼龙密封 |
||
|
填料 |
V型PTFE、增强四氟 |
||
进口电动高压三通球阀 主要性能指标
|
公称通径 |
DN15-300 |
|||||
|
公称压力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
试验压力 |
强度试验 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封试验 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低压气密试验 |
0.5～0.7 |
|||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
|||||
