进口电动三通球阀
产品概况
莱克进口电动三通球阀是由角行程系列智能式执行机构和三通球阀组成,是一种旋转类切断调节阀门,电动三通球阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑
进口电动三通球阀是一种可对三条管路介质进行换向、分流或合流的三通切换型调节球阀,一般有法兰或内螺纹连接方式,根据不同流向切换要求球芯可设计为L型和T型结构,从而实现对管道中流体各种不同组合的控制形式。电动三通球阀不仅能对两条相互垂直的通道进行切换或截断,也能关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。选用不同功能的执行装置,可满足不同工况的使用要求,广泛用于电力、环保、供水、蒸汽、机械设备等工业系统中作两位切断或比例式调节使用。
进口电动三通球阀特点:
电动三通球阀具有结构紧凑,重量轻,密封性能好,维修方便等优点。
适用场景:
控制管道中的介质分流和合流。广泛用于气体、液体、蒸汽、油品等管道中。
进口电动三通球阀技术参数:
口径范围 |
DN15~DN25(1/2"~10") |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
连接形式 |
法兰式、螺纹连接 |
阀芯形式 |
O型球型阀芯 |
驱动方式 |
电动控制(可带手动手轮) |
结构形式 |
三通L型、三通T型 |
电源电压 |
AC220V、AC380V(其他定制DC24等) |
阀体材质 |
碳钢WCB、不锈钢304、316、316L |

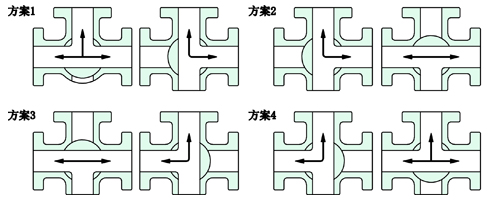

进口电动三通球阀 流向原理图
电动三通球阀分L型和T型,介质流通方向见下图。L型电动压三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型电动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,电动压三通球阀一般采用三个阀座结构,亦可根据用户要求采用四阀座结构。
"T"型电动高压三通球阀 流向示意图 "L"型电动高压三通球阀 流向示意图
进口电动三通球阀零部件参数
零件名称 |
材料名称 |
|||
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
阀杆 |
2Cr13 |
304 |
316 |
316L |
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
|||
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
