进口蒸汽疏水阀
产品概况
进口蒸汽疏水阀的开启和关闭是根据凝结水和蒸汽的密度差来动作的，其动作准确，可靠。此阀门用于石油、化工、电力、纺织印染、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。它能迅速地排除凝结水，有效地阻止蒸汽泄露。
进口蒸汽疏水阀的开启和关闭是根据凝结水和蒸汽的密度并来动作的，工作动作准确，可靠。其性能特点为：能够连续又能间歇排放饱和凝结水加热设备不会有水积聚，从而获得高的热效率；耐水击倒置桶结构不会因水击而遭到损坏，使用寿命长；排空气性能好倒吊桶上设有溢出排气孔，可有效地预防蒸汽气锁和空气气堵；允许背压率达85％；维修方便内部零件采用不锈钢制造，均安装在阀盖上，并设有过滤网装置，日常维护方便。广泛用于石油、化工、电力、印染纺织、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。能够迅速排除凝结水，有效地组织蒸汽泄漏
进口蒸汽疏水阀技术参数
|
公称通径 DN(mm) |
DN15-DN50 |
|
公称压力 |
10.0MPa-16.0Mpa |
|
适用介质 |
水、蒸汽 |
|
适用温度 |
0℃-425℃ |
|
阀体材质 |
铸钢、不锈钢、铬钼钢 |
|
连接方式 |
法兰连接、焊接 |

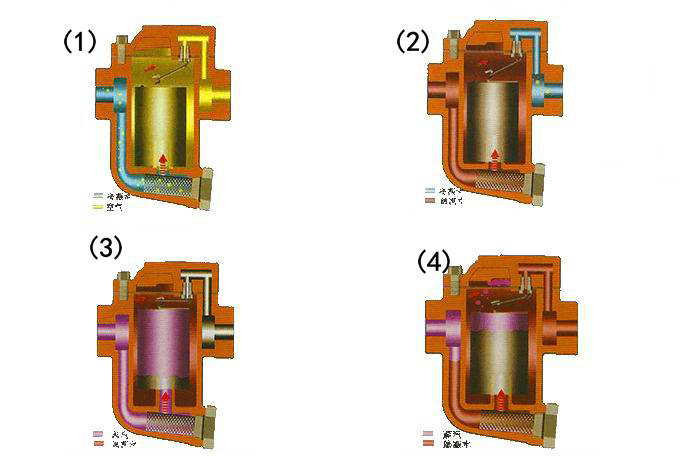

工作原理
1、当设备刚启动时，管道内出现空气和冷凝水，此时倒吊桶下沉，连杆带动阀芯打开阀口，空气和冷凝水迅速排出，实现快速启动。
2、设备启动后，热凝水进入疏水阀，此时倒吊桶仍处于下沉位置，在工作压差下，热凝水迅速排出。
3、当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，连杆带动阀芯关闭阀口。
4、倒吊桶顶部设有一个排气孔，当一部分蒸汽从小孔排出，另一部分蒸汽变成凝结水以及凝集水位升高时，倒吊桶失去浮力而下沉，连杆带动阀芯打开阀口，继续排放凝结水。

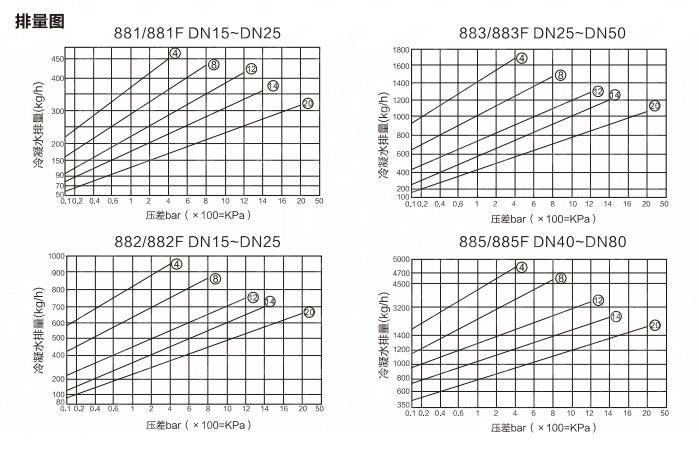

注：1、图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
2、压差是指疏水阀的入口端与出口端的压力差。

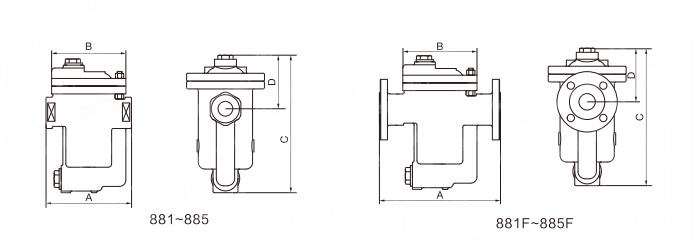

倒置桶式蒸汽疏水阀尺寸表
|
881F(法兰) |
口径 |
L |
H |
h |
W |
|
881F(法兰) |
15 |
170 |
180 |
102 |
103 |
|
20 |
170 |
180 |
102 |
103 |
|
|
25 |
210 |
180 |
102 |
103 |
|
|
型号 |
口径 |
L |
H |
h |
W |
|
881(螺纹) |
15 |
120 |
180 |
102 |
103 |
|
20 |
120 |
180 |
102 |
103 |
|
|
25 |
130 |
180 |
102 |
103 |
|
|
型号 |
口径 |
L |
H |
h |
W |
|
882F(法兰 |
15 |
220 |
238 |
130 |
145 |
|
20 |
220 |
238 |
130 |
145 |
|
|
25 |
220 |
238 |
130 |
145 |
|
|
型号 |
口径 |
L |
H |
h |
W |
|
882(螺纹) |
15 |
170 |
235 |
130 |
145 |
|
20 |
170 |
235 |
130 |
145 |
|
|
25 |
170 |
235 |
130 |
145 |
|
|
型号 |
口径 |
L |
H |
h |
W |
|
883F(法兰) |
25 |
270 |
322 |
192 |
178 |
|
32 |
270 |
322 |
192 |
178 |
|
|
40 |
270 |
322 |
192 |
178 |
|
|
50 |
270 |
322 |
192 |
178 |
|
|
型号 |
口径 |
L |
H |
h |
W |
|
883(螺纹) |
25 |
205 |
322 |
192 |
178 |
|
32 |
205 |
322 |
192 |
178 |
|
|
40 |
205 |
322 |
192 |
178 |
|
|
50 |
205 |
322 |
192 |
178 |
|
|
型号 |
口径 |
L |
H |
h |
W |
|
815F(法兰) |
口径 |
L |
H |
h |
W |
|
口径 |
L |
H |
h |
W |
|
|
口径 |
L |
H |
h |
W |
|
|
型号 |
口径 |
L |
H |
h |
型号 |
|
815(螺纹) |
40 |
225 |
416 |
252 |
220 |
|
50 |
225 |
416 |
252 |
220 |
|
|
65 |
225 |
416 |
252 |
220 |
