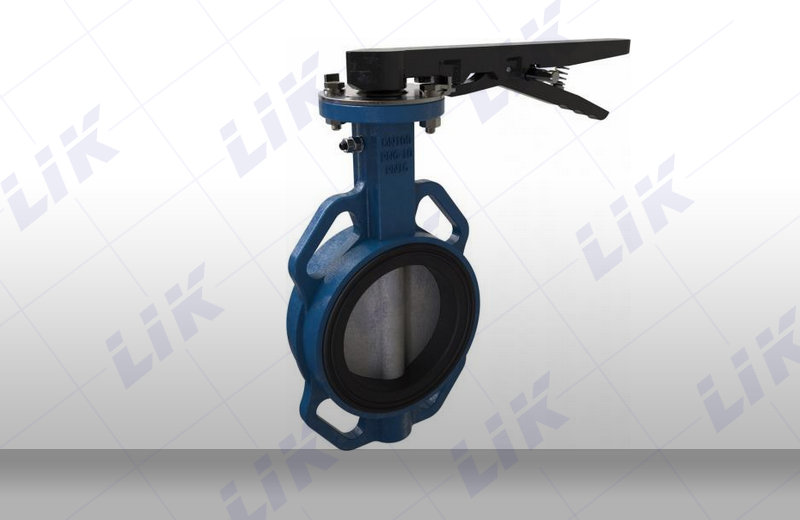

进口对夹式蝶阀
产品概况
进口软密封对夹蝶阀是由手柄和蝶阀组成，连接方式为对夹连接。选用不同的密封介质可以适用于不同的场合，密封面有丁晴橡胶（适用温度≤80℃）、聚四氟乙烯（适用温度≤150℃），广泛适用于液体、粉体、和颗粒物场合。选用衬氟对夹蝶阀可以使用在腐蚀性高的场合。因为驱动力为手柄，使用在口径较小的场合。
进口对夹式蝶阀是蝶阀的一种，属于软密封蝶阀，用蝶板的启闭件转动0-90°来开启和关闭通道的旋转阀。该阀门由EPDM阀座和球墨铸铁蝶板、阀体、阀杆构成。结构简单，性能优良，拆装方便快捷，使用广泛。
进口对夹式蝶阀应用
对夹式蝶阀适用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上，可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用
进口对夹式蝶阀性能特点
1、对夹式蝶阀结构简单紧凑，重量较轻，便于装拆和维修。
2、操作扭距较小，转90°启闭轻便迅速。
3、流阻小，流量特性近似倾斜直线，节能效果好。
4、蝶阀密封可靠，泄漏为零，使用寿命长。
5、可用各种材料制成，适用于各种介质。
6、流量特性趋于直线，调节性能好。
7、蝶阀启闭试验次数多达数万次、寿命长。
进口对夹式蝶阀技术参数
|
DN50 |
DN200 |
|
公称压力 |
PN 1.0/1.6Mpa |
|
适用温度 |
≤120℃ |
|
适用介质 |
水、空气、食品、油品 |
|
阀体材质 |
球墨铸铁、碳钢、不锈钢 |
|
操作方式 |
手柄 |
进口对夹式蝶阀尺寸表
|
通径 |
A |
L |
H1 |
H |
D1 |
D |
|
40 |
172 |
34 |
65 |
183 |
89 |
110 |
|
50 |
172 |
42 |
70 |
195 |
97 |
125 |
|
65 |
172 |
45 |
72 |
211 |
112 |
145 |
|
80 |
172 |
45 |
90 |
219 |
127 |
160 |
|
100 |
201 |
52 |
108 |
244 |
160 |
180 |
|
125 |
262 |
55 |
120 |
272 |
188 |
210 |
|
150 |
262 |
56 |
134 |
290 |
216 |
240 |
进口对夹式蝶阀安装前说明：
1、安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。
2、仔细核对阀门使用情况是否与其性能规范相符；（温度、压力）
3、检查阀门通道及密封面是否有杂物，并及时清除；
4、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；
5、对夹式蝶阀必须使用专用的蝶阀法兰片。
6、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。
7、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住地址：广州市黄埔区万腾街10号
